Замена Грузовой платформы

Изменение типа кузова (самосвал, борт, цистерна, фургон).

Исполнение загрузочного пространства:
— металлическая самосвальная платформа с задней разгрузкой при помощи гидравлического механизма (45141-хх);
— металлическая самосвальная платформа с двухсторонней боко-вой разгрузкой при помощи гидравлического механизма и откид-ными боковыми металлическими бортами или то же с надстав-ными деревянными или металлическими бортами (45143-хх);
— металлическая самосвальная платформа с двухсторонней боковой разгрузкой при помощи гидравлического механизма и откидными боковыми металлическими бортами (45144-хх с базой 3190 или 3690+1320) или то же с распашными дверями в заднем борту (45144-хх с базой 3190+1320)


Технические требования, которые должны быть выполнены при внесении изменений в конструкцию транспортного средства
1.1. Максимальная масса и ее распределение по осям и бортам, а также изменение координат центра масс не должны превышать пределов, установленных изготовителем транспортного средства.
1.2. Габаритная ширина не должна превышать 2,55 м (для изотермических кузовов транспортных средств допускается максимальная ширина 2,6 м), а высота 4,0 м.
1.3. Кузов (цистерна) должен надежно крепиться к раме транспортного средства крепежными элементами, аналогичными по конструкции, количеству и материалу элементам крепления кузова или цистерны того же транспортного средства, изготовленного в условиях серийного производства, той же или большей технически допустимой максимальной
массы.
1.4. Место расположения и установка задних внешних световых приборов и приборов освещения заднего государственного регистрационного знака должны соответствовать Правилам ЕЭКООН № 48.

Выдержка из рекомендаций MAN «РУКОВОДСТВА ДЛЯ КУЗОВОСТРОИТЕЛЕЙ»
Бортовые платформы и фургоны
Для обеспечения равномерной нагрузки на шасси кузовная надстройка, как правило, устанавливается на шасси через надрамник. Уже на этапе определения размеров кузовной надстройки следует обеспечить условия для свободного перемещения колёс во всех случаях (при полном сжатии подвески). При этом необходимо предусмотреть дополнительное
пространство, например, для цепей противоскольжения, для смещений при боковом крене автомобиля и перекосе моста.
Откидные борта кузова также не должны достигать уровня дороги при полном сжатии подвески.
Кузов должен располагаться на лонжеронах рамы без перекосов. Закрытые кузова, такие как фургоны, в отличие от рамы
шасси имеют сравнительно высокую жёсткость на кручение. Для того чтобы кузов не препятствовал нужной деформации рамы
(например, при прохождении поворотов), крепление кузова в передней части должно быть подвижным (нежестким),
а в задней — неподвижным (жестким). Такой принцип крепления особенно важен в случае, когда автомобиль предназначен

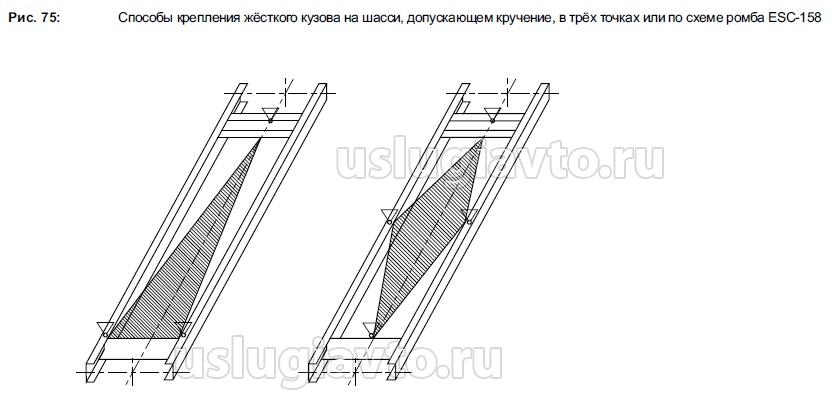

для использования в условиях бездорожья. Для подобных случаев рекомендуется крепление в трёх точках или по схеме ромба (расположение точек крепления см. на рис. 75).


Допустимая длина свеса
Под теоретической длиной свеса понимается расстояние от теоретической задней оси, положение которой определяется
на основе теоретического значения колёсной базы, до заднего края автомобиля (включая надстройку). Точное определение
приведено далее в разделе 3.5.
Допустимы следующие максимальные значения свеса (в процентах от теоретического значения колёсной базы):

  • двухосные автомобили 65%;
  • прочие автомобили 70%.
